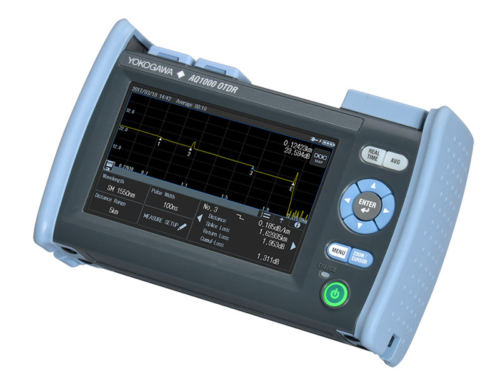

Máy đo quang mini OTDR Yokogawa AQ1000

Máy đo quang mini OTDR Yokogawa AQ1000

Thông tin chung

  • Mã: AQ1000
  • Giá: Liên Hệ
  • Hãng: Yokogawa
  • Xuất xứ: Indonesia
Liên hệ đặt hàng: (024) 3566 7858
Hỗ trợ: 0906 016 448

Máy đo quang mini OTDR Yokogawa AQ1000

Máy đo quang mini OTDR Yokogawa AQ1000 được thiết kế đặc biệt để nâng cao sự tiện dụng cho việc lắp đặt, vận hành, bảo trì, bảo dưỡng các hệ thông mạng truyền dẫn cáp quang truy nhập như Fiber To The Home (FTTH). Mặc dù được định vị ở phân khúc giá rẻ nhưng AQ1000 vẫn được đảm bảo các tiêu chuẩn chất lượng cung như độ tin cậy của sản phẩm mang thương hiệu Yokogawa (Nhật Bản). Đồng thời AQ1000 vẫn được trang bị các tính năng tương tự như trên các sản phẩm cao cấp khác của hãng (AQ7280) như màn hình cảm ứng đa điểm cũng như kết nối không dây chất lượng cao.

Nổi bật:

  • Màn hình 5inch cảm ứng đa điểm, độ phân giải 800x480pixels
  • Bước sóng đo: 1310nm / 1550nm
  • Dải động 32/30dB
  • Tích hợp tính năng đo công suất (OPM)
  • Tích hợp moduel phát nguồn sáng quang (SLS)
  • Tích hợp module phát nguồn sáng nhìn thấy VFL
  • Thời lượng pin trên 10 tiếng
Máy đo quang mini OTDR Yokogawa AQ1000

Máy đo quang mini OTDR Yokogawa AQ1000

OTDR

Items Specifications
Bước sóng(nm)*4 1310 ±20/1550 ±20
Sợi quang SM (ITU-T G.652)
Khoảng cách đo (km) 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 256
Độ rộng xung (ns) 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
Độ phân giải mẫu min. 5 cm
Điểm mẫu tối đa max. 256000
Độ chính xác khoảng cách (m) ±(1 m + Measurement distance × 2 × 10−5 ±1 sampling resolution)
Vùng chết sự kiện (m)*1 ≤ 0.8
Vùng chết suy hao (m)*2, *4 4/5
Dải động (dB)*3, *4 32/30
Độ chính xác suy hao ±0.03 dB/dB
Độ chính xác phản hồi ±2 dB
Laser class Class 1M



Power checker function

Items Specifications
Bước sóng cài đặt(nm) 1310/1490/1550/1625/1650
Dải đo (dBm) –50 to -5
Độ chính xác (dB)* ±0.5

Stabilized light source function

Items Specifications
Bước sóng(nm) 1310 ±25/1550 ±25
Công suất phát –3 dBm ±1 dB
Độ ổn định của công suất phát (dB) * ±0.05
Chế độ CW, 270 Hz, 1 kHz, 2 kHz

Visible light source function (/VLS option)

Items Specifications
Bước sóng(nm) 650 ±20
Công suất phát –3 dBm or more (Peak)
Chế độ CW, 2 Hz
Laser class Class 3R





Mã sản phẩm Mô tả Tài liệu Đặt hàng
AQ1000 Máy đo quang mini OTDR Yokogawa AQ1000 - Hãng Yokogawa (Nhật Bản) - Sản xuất tại Indonesia Đặt hàng
