Hướng dẫn sử dụng máy đo OTDR Yokogawa AQ1200
HƯỚNG DẪN NHANH SỬ DỤNG MÁY ĐO OTDR CÁP QUANG YOKOGAWA AQ1200
- An toàn đối với người sử dụng
– Không nhìn trực tiếp vào cổng quang khi nguồn sáng đang phát tín hiệu
- An toàn đối với thiết bị
– Sử dụng đúng điện áp từ 100V AC tới 240 VAC cho AC Adapter của máy
– Nếu sử dụng AC Adapter khác thì điện áp DC đầu ra phải tương đương đầu ra của AC Adapter.
– Khi đấu nối dây nhẩy vào máy đo tránh đưa nghiêng connector quang.
– Sau khi sử dụng phải đóng nắp bảo vệ các cổng máy đo
CÁC THAO TÁC CHUNG CHO CÁC BÀI ĐO
- Bật nguồn
- Nối dây nhẩy vào máy đo: FC/PC patch cord
- Bấm F1 hoặc F2 hoặc F3… để chọn chức năng đo tương ứng với phím mềm bên cạnh:
- [F1]Chức năng OTDR
- [F2]Chức năng đo công suất
- [F2]Chức năng nguồn sáng ổn định
- [F2]Chức năng nguồn sáng nhìn thấy
- [F4]Chức năng định vị lỗi
Chức năng đo OTDR,
Bài đo full auto (simple)
| 1 | Ấn SET UP
|
 |
| 2 | Dùng phím lên/xuống |  |
| 3 | chọn mode Simple |  |
| 4 | Ấn phím ENTER để lựa chọn
|
 |
| 5 | Ấn EVG hoặc REALTIME để đo
|
 |
Chức năng đo OTDR.Bài đo nhân công (detail)
| 1 | Ấn SET UP
|
|
| 2 | Dùng phím lên/xuống tới Mode/ bấm ENTER để truy nhập | |
| 3 | Chọn mode Detail | |
| 4 | Ấn phím ENTER để lựa chọn
|
|
| 5 | Chọn các thông số thích hợp | Như bước sóng, độ rộng xung, thời gian đo….
Có thể chọn auto cho đơn giản |
| 6 | Ấn EVG hoặc REALTIME để đo
|
|
GHI CHÚ:
- Độ rộng xung: Độ rộng xung càng lớn thì càng đo xa, nên khi đo khoảng cách xa ta phải chọn xung có độ rộng lớn.
- Độ rộng xung nhỏ: cho kết quả đo chính xác và phát hiện các lỗi gần nhau dễ dàng.
- Thang đo thường chọn lớn hơn khoảng cách cáp cần đo. Thông thường là gấp 1.5 đến 2 lần
- Thời gian đo: Khi đo cáp dài thì chọn thời gian đo lâu để tăng độ chính xác.
Như vậy khi đo cáp dài ta cài đặt như sau:
– Đặt thang đo = 2 lần độ dài cần đo
– Đặt độ rộng xung lớn
– Đặt thời gian đo lớn.
– Chọn Hi-reflection
– Ví dụ khi đo 120km: Bước sóng 1550nm, thang đo đặt 200km, pulse width: 20us, Sampe internal: 8m, Average method: High-reflection, Average time: 2-3minutes.
Như vậy khi đo cáp ngắn ta cài đặt như sau:
– Đặt thang đo = 2 lần độ dài cần đo
– Đặt độ rộng xung nhỏ tương ứng
– Đặt thời gian đo nhanh.
LƯU KẾT QUẢ ĐO
- Sau khi đo song.
- Ấn SETUP
- Ấn F5 để chọn File
- Ấn F5 để lưu file.
Ghi chú: có thể lưu file vào bộ nhớ trong hoặc USB
MỞ FILE KẾT QUẢ ĐO ĐÃ CÓ SẴN
- Ấn SETUP
- Ấn F5 để chọn File
- Ấn F1 để chọn Action.
- Chọn Load ấn ENTER để lệnh mở file
- Ấn F5 để mở file (load)
COPY FILE SANG USB
- Ấn SETUP
- Ấn F5 để chọn File
- Ấn F1 để chọn Action.
- Chọn Copy ấn ENTER để lệnh sao chép
- Ấn F5 để chọn copy tới nơi nào
- Ấn F4 để chọn USB hoặc chọn ổ nhớ trong máy. ( chọn USB như trong bài này)
- Ấn F5 để thực hiện copy sang USB

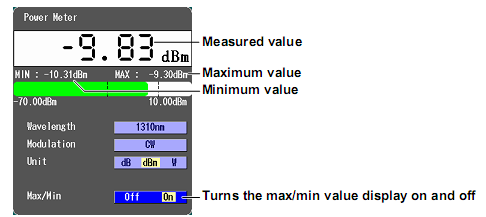

Chức năng đo Công suất.
| 1 | Bấm MENU để trở về màn hình ban đầu |  |
| 2 | Bấm phím mềm F1, F2, F3.. tương ứng với chức năng OPM/ LS |  |
| Tiến hành ZERO máy | ||
| 3 | Ấn SETUP để vào cài đặt |
|
| 4 | Tùy chọn các thông số như | Bước sóng 1310/1550, chế độ điều chế, đơn vị đo |
| 5 | Thực hiện ZERO máy đo |  |
| 6 | Cắm đầu đo vào thiết bị | Ghi chú: Không cắm đầu có tín hiệu >10dBm vào thiết bị |
| 7 | Kết quả đo |  |

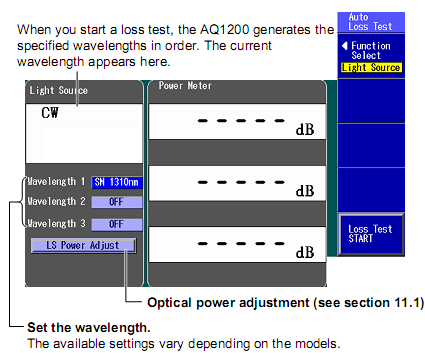

Chức năng đo suy hao thiết bị, dây nhẩy, ODF.
| 1 | Bấm MENU để trở về màn hình ban đầu | |
| 2 | Bấm phím mềm F1, F2, F3.. tương ứng với chức năng | Auto Loss Test Set |
| Tiến hành ZERO máy | ||
| 3 | Ấn F1 | Tương ứng Function select |
| 4 | Chọn | Light source hoặc Loop back ấn ENTER để chọn |
| 5 | Chọn bước sóng | Chọn bước sóng bằng phím lên xuống |

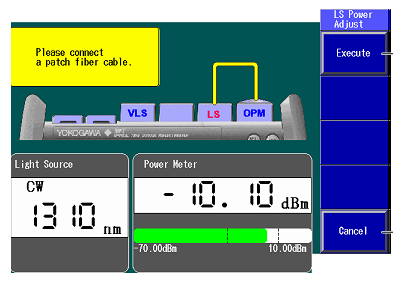

| 6 | Chỉnh công suốt phát.
Chọn LS Power Adjust.
Luôn chỉnh công suất phát cho phù hợp khi đo loss |
 |
| 6 | Ấn F5 | Loss test start/ stop để đo và dừng đo
|
| 7 | Ghi chú | Có thể cần Zero Power meter như phần trước để cho kết quả chính xác |
Chức năng nguồn sáng nhìn thấy
Bấm MENU để trở về màn hình ban đầu
| Bấm phím mềm F1, F2, F3.. tương ứng với chức năng OPM/ LS | |
| Nối cáp cần đo vào máy | |
| Ấn F1 | Để vào LS/ VLS |
| Ấn F2 | Để bật VLS nguồn sáng nhìn thấy hoặt tắt nguồn sáng nhìn thấy |
