Hướng dẫn sử dụng máy hàn cáp quang Inno Instrument IFS-15H

08/04/2014 - Hướng dẫn sử dụng thiết bị

Máy hàn cáp quang Inno Instrument IFS-15H là dòng sản phẩm máy hàn FTTx tốt nhất và giá cả hợp lý nhất trên thị trường hiện nay. Để giúp cho quá trình sử dụng sản phẩm của quý khách hàng được suôn sẻ, chúng tôi xin gửi đến quý khách hàng bài hướng dẫn sử dụng sản phẩm máy hàn cáp quang Inno Instrument IFS-15H.

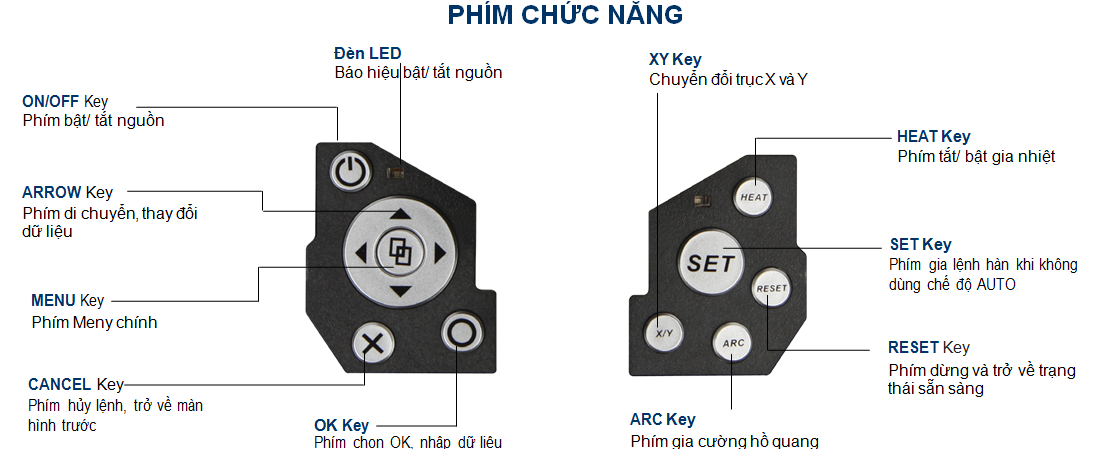

Phim chuc nang IFS-15H

Chuẩn bị máy.

Bật nguồn “On”

Ấn phímON/OFF, máy khởi động, các mô tơ sẽ về vị trí ban đầu, và màn hình sau đây sẽ hiển thị.

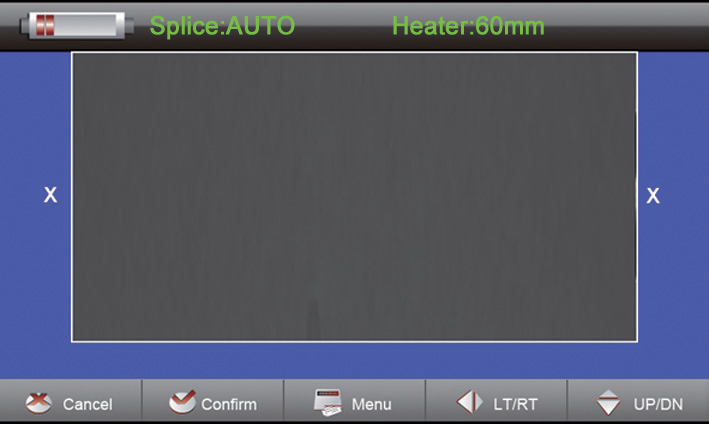

Man hinh cho
 Điều chỉnh độ sáng tối của màn hình

Tại màn hình ban đầu bấm phím“△” hoặc“▽” để thay đổi độ sáng tối của màn hình hiển thị.

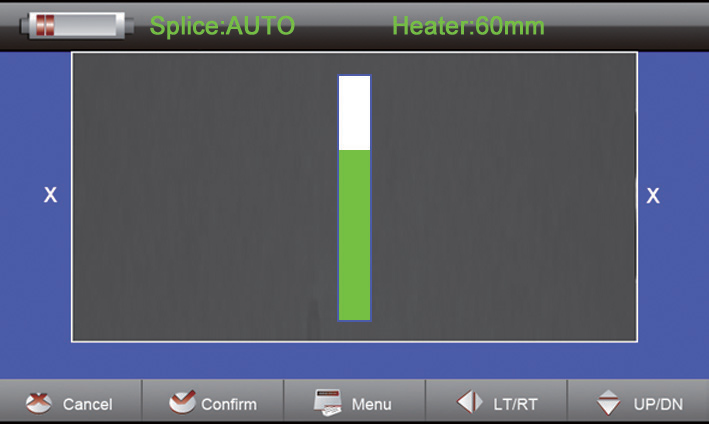

 Điều chỉnh độ sáng màn hình

Các bước hàn một mối sợi quang

Chọn chế độ hàn

  • Khi chỉ hàn với sợi SM(ITU-TG.652), thì khuyến nghị chọn chế độ ”SMAUTO”.
  • Khi sử dụng nhiều loại sợi khác nhau thì khuyến nghị chọn chế độ,“AUTO” khi đó tốc độ hàn sẽ chậm đi.
  • Chọn chế độ“SM FAST” máy sẽ hàn nhanh hơn, nhưng cần hiệu chuẩn hồ quangArccalibration trước khi hàn.

•  Đưa sợi quang vào ống co nhiệt

•  Tuốt và làm sạch sợi quang

•  Cắt sợi quang bằng máy cắt chính xác

•  Đưa sợi vào trong máy hàn

•  Ở chế độ tự động máy sẽ tiến hành hàn sau khi đóng nắp. Ở chế độ khác ấn phím SET. Ấn RESET nếu có lỗi để thao tác lại.

•  Quan sát bằng mắt màn hình LCD trong lúc hàn

•  Bỏ sợi quang đã hàn ra khỏi máy

•  Đưa ống co nhiệt vào vị trí vừa hàn của sợi quang

•  Gia nhiệt bảo vệ mối hàn

•  Hoàn thành hàn nối

Chọn chế độ hàn: AUTO, SM, MM, DS,…

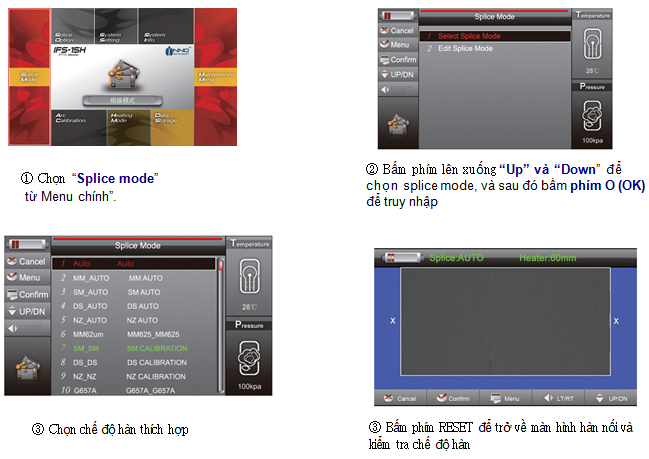

Chọn chế độ hànMenu bảo dưỡng

Bảo dưỡng

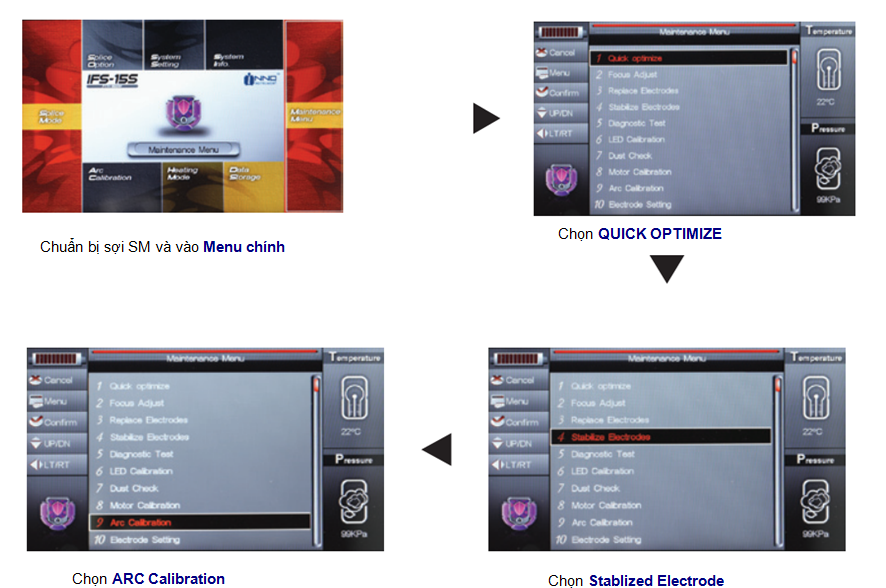

Hiệu chuẩn hồ quang ARC Calibration

Bảo dưỡng máy

Vệ sinh khoang hàn trước khi hàn

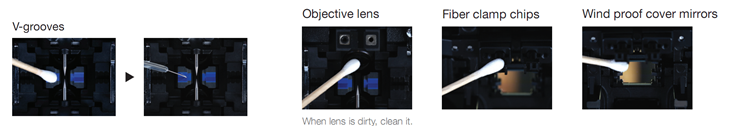

Vệ sinh trước khi hàn

Các tùy chọn OPTION cho máy hàn

Cài đặt

•   Chọn [Splice option] từ Meny chính “Main menu”.

•  Bấn “Lên/Xuống” phím  “Up/Down” để chọn thông số cần thay đổi.

•  Bấn “Trái/Phải”  phím  “Left/Right” để thay đổi giá trị

*   Bấm ⊙ để chọn.

Thông số

Mô tả
Auto Start Nếu  “Auto start” đặt là “On”, máy sẽ tự động hàn khi đóng nắp. Cần chuẩn bị sợi trước khi đóng nắp;
Pause 1 Nếu  “Pause1”  đặt là “On”, máy sẽ dừng lại khi sợi được đưa vào tới vị trí sát nhau.  Góc cắt sợi sẽ hiển thị.
Pause 2 Nếu “Pause 2”  đặt là “On”, máy sẽ dừng sau khi việc căn chỉnh hoàn thành.

Realign After

Pause2

 Nếu  “Realign after pause 2” đặt là “On”, máy sẽ căn chỉnh lại sau khi  “Pause 2.”
Ignore Splice Error
Cleave Angle Đặt là “Disable” để cho máy hàn ngay cả khi có thông báo “Cleave angle error”
Core Angle Đặt là “Disable” để cho máy hàn ngay cả khi có thông báo “Core angle error”
Cleave Shape Error Đặt là “Disable” để cho máy hàn ngay cả khi có các thông báo lỗi  “Loss error,” “Cleave shape error”, “Bubble error,” “Fat error” or “Thin error”

Loss

Fat

Thin
