Thiết bị ghép kênh quang PDH HT401-20 (4E1 PDH)

Thiết bị ghép kênh quang PDH 4E1 HT401-120  là thiết bị truyền dẫn 4 kênh E1 chuẩn G.703 trên cáp quang. Model BNC cung cấp kết nối không cân bằng 75Ohm bằng cáp đồng trục trong khi đó model RJ-45 cung cấp kết nối cân bằng 120Ohm bằng cáp đôi dây xoắn.
Thiết bị ghép kênh quang PDH 4E1 HT401-120 hỗ trợ đồng thời cáp quang Multimode và cáp quang Singlemode (Tùy chọn) với các đầu nối SC, ST hoặc FC. Khoảng cách truyền có thể lên tới 120Km trên cáp quang singlemode (HT401-120-S120)

Nổi bật:

• Provide 4 E1/G.703 interface (120 BG telephone channel)
• Local device monitor remote device (2 row LEDs, upper indicate local status, lower indicate remote status)
• Provide function of 4 E1 remote loop, fiber local loop, and 1 interface of phone.
• Nguồn cấp: AC220V, DC-48V, DC+24V (optional).
• Phù hợp với yêu cầu của các nhà mạng, MTBF trên 70,000 giờ.
• High reliability, provide install type of 19 inch rack, desktop, hanging, and card.
• The rack mount version support both DC and AC power supply and SNMP function
• Khoảng cách truyền: 2-120 Km
• Truyền dẫn trên 1 hoặc 2 sợi quang (Tùy chọn).

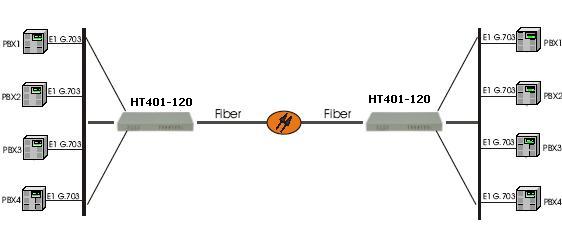

Mô hình ứng dụng

HT401-120 Diagram

Thông tin đặt hàng:

HT401-120-MM           4xE1 signal over multi-mode fiber 2km SC/ST
HT401-120-S20           4xE1 signal over single-mode fiber 20km SC/ST
HT401-120-S40           4xE1 signal over single-mode fiber 40km SC/ST
HT401-120-S80           4xE1 signal over single-mode fiber 80km SC/ST
HT401-120-S120         4xE1 signal over single-mode fiber 120km SC/ST

Thông số kỹ thuât:

Giao diện E1:

Kênh hỗ trợ: 4 Kênh
Bit Rate: 2.048 Mb/s±50 ppm
Line Code: HDB3
Line Impedance: 120 Ohm / 75 Ohm
Connector: RJ-45 or BNC
Pulse Shape: ITU-T G.703
Jitter Performance: ITU-T G.823

Giao diện quang:

Optical wavelength: 850/1310nm for multi-mode fiber, 1310/1550nm for single-mode fiber
Optical interface: SC/FC/ST (Optional)
Transceiver module: > -6dBm
Optical receiver sensitivity: <-36(BER<10)
Receive range: >-30dB
Transmission distance: multi-mode 2 Km, single-mode 20/ 40 / 80 / 120 Km, WDM versions available for any distances

Nguồn cấp:

DC: -48V (-36 to -72V); +24 V (Optional)
AC:  90 to 260 VAC ; 47 ~ 63Hz
Power Interface: DC power terminal/AC socket
Power Consumption: 10 W maximum

Điều kiện hoạt động:

Operating temperature: 0 to 50°C
Storage temperature: -20  to +70°C
Relative humidity: 5% to 90% (25°C no condense)

Dimension: 483×200×44mm
Weight: 2.5Kg
